Technologia RIM – czym jest i gdzie znajduje zastosowanie?
Technologia RIM (Reaction Injection Molding) to metoda formowania elementów z ciekłych systemów reaktywnych wtryskiwanych do zamkniętej formy przy niskim ciśnieniu. Umożliwia ona wytwarzanie detali z tworzyw sztucznych o złożonej geometrii i dobrej jakości powierzchni. RIM znajduje zastosowanie w prototypowaniu oraz w produkcji krótkich i średnich serii obudów, paneli, elementów konstrukcyjnych i części technicznych. Istotną część w tym procesie odgrywa dobór formy oraz materiałów użytych do jej wykonania. W dalszej części artykułu wyjaśniamy, jak działa technologia RIM i kiedy warto ją stosować.
Na czym polega technologia RIM?
Technologia RIM opiera się na wtrysku ciekłych, reaktywnych komponentów do zamkniętej formy przy relatywnie niskim ciśnieniu, co odróżnia ją od klasycznego wtrysku tworzyw sztucznych. Składniki mieszają się bezpośrednio przed wtryskiem, a następnie reagują chemicznie już w gnieździe formy, tworząc gotowy detal. Dzięki pracy w niskim ciśnieniu możliwe jest równomierne wypełnienie formy nawet przy bardziej złożonej geometrii, bez generowania dużych naprężeń. To z kolei pozwala na stosowanie form wykonanych z różnych materiałów oraz ograniczenie kosztów ich wykonania. Proces RIM zapewnia dobrą jakość powierzchni, stabilność wymiarową oraz możliwość produkcji elementów o dużych gabarytach.
Materiały stosowane w technologii RIM
Dobór materiałów w technologii RIM ma bezpośredni wpływ na trwałość formy, jakość powierzchni oraz liczbę możliwych cykli produkcyjnych. W zależności od skali projektu i wymagań technicznych stosuje się różne rozwiązania, od form silikonowych dla prototypów po formy żywiczne wykorzystywane w krótkich i średnich seriach. W praktyce często wykorzystywane są żywice poliuretanowe, cenione za elastyczność projektową, krótszy czas utwardzania oraz możliwość pracy przy niskim ciśnieniu. W przypadku większych wymagań dotyczących stabilności wymiarowej i odporności mechanicznej stosowana jest również żywica epoksydowa do odlewów, pozwalająca na wykonanie sztywnych i trwałych form. Sam proces formowania opiera się natomiast na reakcji ciekłych komponentów, gdzie ważną rolę odgrywa odpowiednio dobrana żywica poliuretanowa, zapewniająca równomierne wypełnienie formy i dobre odwzorowanie detali. W procesie RIM istotne znaczenie ma odpowiedni dobór materiałów reaktywnych, które wpływają na przebieg procesu oraz właściwości gotowego detalu. Żywice do technologii RIM dobierane są w zależności od wymagań mechanicznych, czasu utwardzania oraz oczekiwanej jakości powierzchni. Odpowiednio dobrany system materiałowy pozwala uzyskać stabilne parametry wyrobu oraz powtarzalność produkcji zarówno na etapie prototypowania, jak i w krótkich seriach.
Master model i przygotowanie formy do procesu RIM
Istotnym etapem technologii RIM jest wykonanie master modelu, który stanowi bazę do budowy formy. Może on powstać przy użyciu obróbki CNC, druku 3D lub innych metod szybkiego prototypowania, w zależności od wymaganej dokładności i złożoności geometrii. Na tym etapie należy uwzględnić skurcz gotowego detalu, który w technologii RIM wynosi zazwyczaj około 0,5-0,6%, szczególnie w przypadku form sztywnych. Jakość powierzchni master modelu ma bezpośredni wpływ na wygląd końcowego elementu oraz powtarzalność procesu. Odpowiednie przygotowanie modelu pozwala ograniczyć korekty formy i skrócić czas wdrożenia produkcji.
Formy do technologii RIM – rozwiązania dla prototypów i krótkich serii

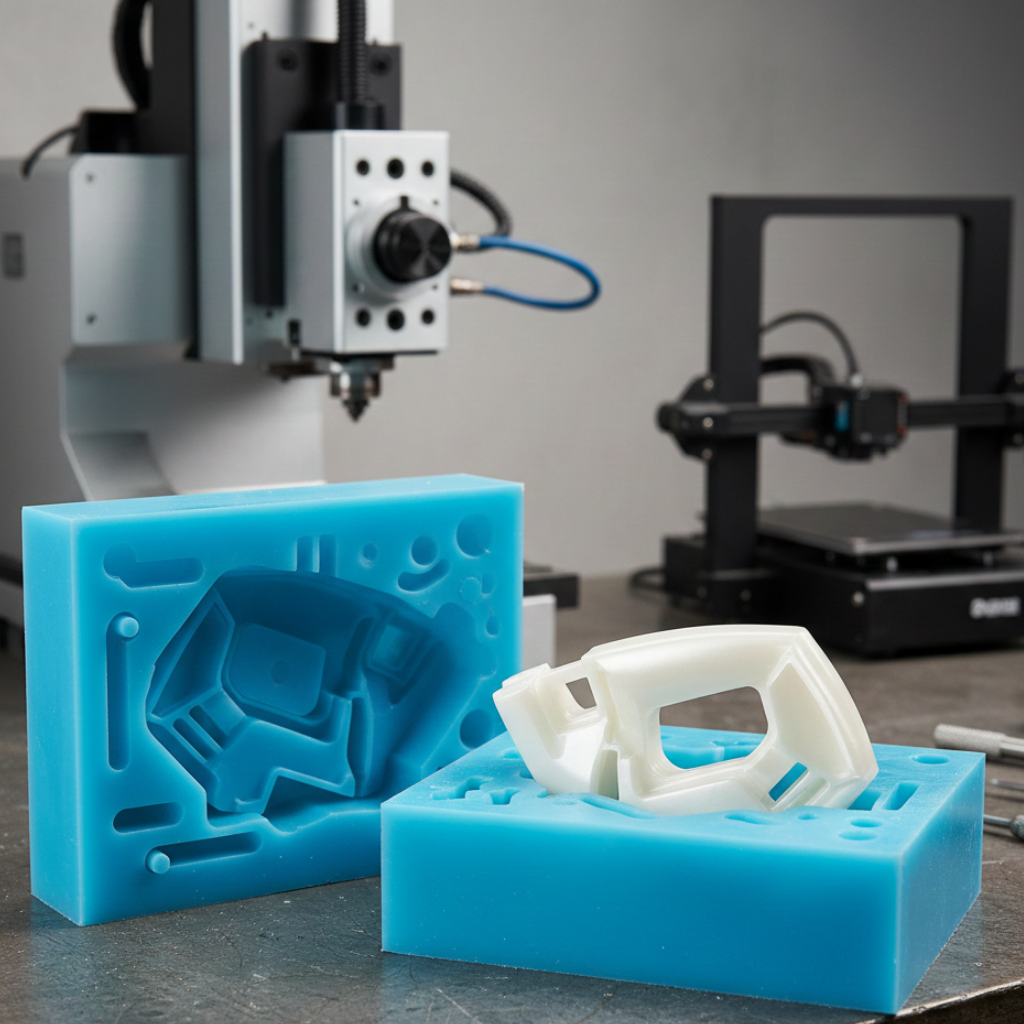

W technologii RIM stosuje się różne typy form, których wybór zależy od liczby planowanych wyprasek, wielkości detalu oraz wymaganej dokładności wymiarowej. Dla prototypów i bardzo krótkich serii często wykorzystuje się formy silikonowe pozwalające na szybkie uruchomienie produkcji i łatwe odwzorowanie skomplikowanych kształtów, w tym podcięć. Przy większej liczbie detali stosowane są formy wykonywane z materiałów żywicznych lub płyt modelarskich, zapewniające lepszą stabilność i dłuższą żywotność. Niskie ciśnienie procesu RIM umożliwia także stosowanie lżejszych konstrukcji form oraz prostszych systemów zamykania, co dodatkowo obniża koszty przygotowania narzędzi.
Technologia RIM stanowi elastyczne rozwiązanie dla produkcji elementów o złożonej geometrii przy relatywnie niskich kosztach przygotowania form. Dzięki pracy w niskim ciśnieniu umożliwia stosowanie różnych materiałów formierskich oraz szybkie wdrażanie prototypów i krótkich serii. Odpowiedni dobór formy, master modelu i materiałów pozwala uzyskać stabilne parametry detali oraz dobrą jakość powierzchni. To sprawia, że RIM znajduje zastosowanie w wielu projektach, gdzie liczy się zarówno precyzja, jak i elastyczność produkcji.
